安卓工業平板電腦之通信串口方案

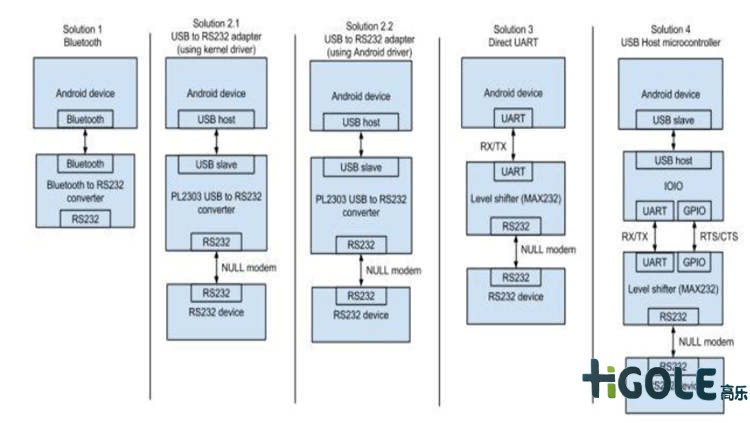

   Android與串口設備通信的方案有四種：安卓工業平板電腦之通信串口方案

   第一種是直接用SDK的BluetoothSocket類來進行藍牙通信，外部設備再用藍牙轉串口進行控制。這種方式有較高延時，藍牙模塊需要供電，低帶寬。

   第二種是使用USB轉RS232方式（使用內核驅動和使用Android驅動兩種方式），這種方式不需要硬件改動，不需要另外的供電，延時很小且有較高帶寬。但是Android設備需要硬件上支持USB Host接口（一般Android平板支持，Android手機一般是沒有的），另外可能需要root以改變/dev/ttyUSB0文件權限來加載一個內核模塊。開發需要使用android_serialport_api。

   第三種是最容易的方案，直接使用串口進行連接，但是這種方式兼容性不好，只有少數設備支持，而且串口不支持流控制(由Android提供的USB Host API決定的)。使用時也用android_serialport_api。

   第四種是將Android作為USB從機，外部設備作為USB主機與之通信，這種方式幾乎與所有Android設備兼容（一般都有USB從口），無需root，低延遲，高帶寬。

   Android串口全面解決方案：

   串口（RS-232/RS-485）主要用于工業測量和控制，計算機以及Windows正在部分被平板和Android代替，計算機串口也在逐步被Android串口取代。本文介紹了在Android下的幾種串口解決方案。從連接方式上來分，分為無線和有線，無線又分為藍牙和WiFi，有線分為主板自帶和USB口擴展。從實現方式上來分，分為自帶串口的專用設備、對通用設備進行串口擴展。如果是用于高可靠性要求的工業測控，有線串口是必須的。因?yàn)橛芯€的抗干擾能力遠遠強于無線。如果用于日常的測控，無線則更加方便，因?yàn)闊o需布線。

   1、藍牙串口轉換器：BLU232型藍牙/串口轉換器只有DB-9/DB-9轉接頭大小，將android智能手機或者平板電腦的藍牙信號轉換出RS-232/RS-485口，無線通信距離10米。BLU232可以為帶藍牙的Android設備擴展出一個無線串口。1、將BLU232接上電源，LED燈亮。2、藍牙——“添加藍牙設備”，無線掃描找到藍牙BOLUTEK，輸入配對密碼：1234。3、BLU232默認為從機狀態、波特率等格式為(9600,n,8,1)。在ANDROID下可以使用“藍牙串口.apk”等軟件進行智能手機的串口通信。

   2、WiFi串口轉換器串行通信：WiFi串口轉換器實現無線WiFi與RS-232/RS-485/422串口的轉換，這樣Android智能設備可以用無線WiFi進行串口通信，無線通信距離50米。產品本身可通過瀏覽器進行設置，無須其它任何專用軟件或裝置。由于設備本身是通過TCP/IP協議來虛擬串口通信的，所以Android智能手機或者平板電腦也可以直接用TCP/IP通信。先安裝TCP-TEST.APK（TCP網絡助手），并連接到無線信號。運行TCP網絡助手，選中“tcp?client”,鍵入AP232L默認的IP地址（192.168.1.1）和端口（2001），按“增加”即可。現在就可以與AP232L的串口進行通信了。成功連接后，可以在發送區輸入你要發送的數據或字符。這些數據將以透明模式轉換到設備的串口發送出來。如果這時設備連接到某個計算機的串口，就可以用串口調試助手軟件監測到并顯示這些數據，注意設置的網絡串口的波特率。同樣AP232L的串口數據將透明傳輸?shù)絋CP網絡助手的界面中，并在接收區顯示。

   3、USB網絡串口轉換器：USB網絡串口轉換器是一種采用全新原理設計的USB-串口轉換器。支持串口通信協議，還支持TCP/IP網絡協議。原理上USB232ET不同于已有的任何一種USB串口轉換器，它的特點在于內置了TCP/IP網絡協議、還內置了Android平板電腦的USB驅動程序，所以接到平板電腦上時無需驅動即可使用。將USB232ET通過USB線連接到平板電腦USB-OTG口。USB232ET產品的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-484、RS-422全部引腳。USB232ET的配置程序用于查看或修改USB232ET產品的IP地址、串口波特率等。連接通了以后可以通過網頁查看USB232ET的IP地址、設置和修改密碼。USB232ET的應用程序同樣可以使用“TCP網絡助手.APK”。

   4、USB串口接收器：USB232KB型USB串口接收器用于Android平板電腦接收串口數據，無需驅動程序也無需應用程序，帶RS-232和RS-485口。將USB232KB通過USB接到連接到平板電腦USB-OTG口，無須供電，無需驅動。波仕USB232KB產品的RS-232串口端是一個DB-9針座，引腳分配同計算機的RS-232口，但是只有RXD和GND。RS-232的通信速率固定為9600bps,N，8,1。將"USB模式選擇”，選中“主機模式”。無需任何應用程序，只要平板電腦的任何可以輸入文字的地方均可以接收串口數據，比如WPS、短信或者微信等。串口接收到的數據必須是英文字母、數字、空格、換行等有效ASCII字符。由于不能夠發送數據，所以接USB232KB的平板電腦只能夠作為從機。?

   5、自帶串口的Android開發板?Frendly-Arm的Android開發板基于Tiny6410搭建Android?2.3系統，Android程序?qū)崿F(xiàn)對6410串口的讀寫，串口接收射頻模塊cc1100數據包。首先要將友善之臂非開源的libfriendlyarm-hardware.so文件導入工程，新建libs-armeabi-libfriendlyarm-?hardware.so,然后將開源的JAVA文件導入工程的scr文件夾下，新建三層包c(diǎn)om.friendlyarm.AndroidSDK，最寫自己的android入口程序。下面是友善之臂“Android串口調試助手”的界面。如果將整個開發系統移植到采用相同CPU的平板電腦則該平板電腦就具有了同樣功能的Android串口。由于帶權限保護，所以如果直接將這個“Android串口調試助手”安裝于用戶自己的Android裝置后運行會顯示“錯誤：你沒有讀寫串口權限”.
